Fill Amount 기능이 있는 간단(?) Dial Gauge UI(가칭) 셰이더 만들어보기!

서론

저번에 간단 Bar Gauge UI 셰이더를 만들었으나 태스크는 그게 끝이 아니었다

이어서 만들어 볼 건 이런 느낌의 돌면서 채워지는 Gauge UI

이런 UI

이걸 뭐라 부르는지는 몰라서 일단 Dial Gauge UI라고 부르기로 하면서 정리해봤다

다 만들고 커밋한 후 Radial Gauge라고 부르는 게 더 맞다고 느꼈으나 뭘 어쩌겠어

---

Dial Gauge UI Shader의 목표

목표 자체는 Bar Gauge 때와 크게 다르지 않았다

마찬가지로 Fill Amount를 조정하는 것만으로 게이지가 움직이도록 하면 됐다

이번에도 Backgound가 있고, 조정된 위치에 Gauge의 텍스처가 있기에 별 다른 위치 조정이 없도록 하는 것은 같았지만, 회전하는 피벗은 조정하게 해야 한다는 이리저리 어려운 문제가…

---

Dial Gauge UI Shader의 샘플

다행히 딴 프로젝트의 어딘가에 굴러다니는 Shader Graph 샘플이 있다는 걸 기억하고 그걸 분석해서 만들어봤다

아무튼 코드 샘플부터!

Shader "CustomUI/DialGauge"
{
    Properties
    {
        [Header(Base Settings)][Space(5)]
        _BaseMap ("Base Map", 2D) = "white" { }
        _BaseColor("Base Color", Color) = (1,1,1,1)
        _Cutoff  ("Cutoff", Range(0.0, 1.0)) = 0.5

        [Header(Fill Amount Settings)][Space(5)]
        _FillAmount ("Fill Amount", Range(0, 1)) = 1.0
        [Toggle] _Reverse ("Reverse", float) = 0

        _CenterX ("Center X", Range(0, 1)) = 0.5
        _CenterY ("Center Y", Range(0, 1)) = 0.5
        _Rotation ("Rotation Angle", Range(-360, 360)) = 0.0
        _FillRangeAngle ("Fill Range Angle", Range(0.001, 360)) = 360.0

        [Header(Advanced Settings)][Space(5)]
        [HideInInspector][Toggle] _ALPHATEST  ("Alpha Test", float) = 1.0
        [Enum(UnityEngine.Rendering.CullMode)] _CullMode ("Cull Mode", Float) = 2 // Back
        [Enum(UnityEngine.Rendering.CompareFunction)] _ZTest("ZTest", Float) = 4 // LEqual
        [Enum(Off, 0, On, 1)] _ZWrite("ZWrite", Float) = 0 // Off
    }

    SubShader
    {
        Tags
        {
            "RenderType" = "Opaque"
            "RenderPipeline" = "UniversalPipeline"
        }

        Pass
        {
            Name "Universal Forward"
            Tags
            {
                "LightMode" = "UniversalForward"
            }

            Cull [_CullMode]
            ZTest [_ZTest]
            ZWrite [_ZWrite]
            AlphaToMask On

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #pragma shader_feature_local_fragment _ALPHATEST_ON

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            TEXTURE2D(_BaseMap);
            SAMPLER(sampler_BaseMap);

            CBUFFER_START(UnityPerMaterial)
                half4 _BaseColor;
                float _FillAmount;
                float _Reverse;
                float  _CenterX;
                float  _CenterY;
                float  _Rotation;
                float  _FillRangeAngle;
                half _Cutoff;
                float4 _BaseMap_ST;
            CBUFFER_END

            struct Attributes
            {
                float4 positionOS   : POSITION;
                float2 UV           : TEXCOORD0;
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            struct Varyings
            {
                float4 PositionHCS  : SV_POSITION;
                float2 UV           : TEXCOORD0;
                float2 GaugeUV      : TEXCOORD1;
                UNITY_VERTEX_INPUT_INSTANCE_ID
                UNITY_VERTEX_OUTPUT_STEREO
            };

            Varyings vert(Attributes IN)
            {
                Varyings OUT;
                ZERO_INITIALIZE(Varyings, OUT);

                UNITY_SETUP_INSTANCE_ID(IN);
                UNITY_TRANSFER_INSTANCE_ID(IN, OUT);
                UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(OUT);

                OUT.PositionHCS = TransformObjectToHClip(IN.positionOS.xyz);
                OUT.UV = TRANSFORM_TEX(IN.UV, _BaseMap);

                // Dial Gauge Fill Ammount
                // Rotate
                float2 uv = IN.UV;
                uv.x = lerp(uv.x, 1.0 - uv.x, _Reverse);
                float rotation = _Rotation * (PI/180.0f);
                float2 center = float2(_CenterX, _CenterY);
                float2 rotateUV = uv - center;
                float s = sin(rotation);
                float c = cos(rotation);
                float2x2 rMatrix = float2x2(c, -s, s, c);
                rMatrix *= 0.5;
                rMatrix += 0.5;
                rMatrix = rMatrix * 2 - 1;
                rotateUV.xy = mul(rotateUV.xy, rMatrix);
                rotateUV += center;

                // Polar Coordinates Delta(Compute radius and angle at fragment Shader)
                OUT.GaugeUV = rotateUV - center;

                return OUT;
            }

            half4 frag(Varyings IN) : SV_Target
            {
                UNITY_SETUP_INSTANCE_ID(IN);
                UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(IN);

                half4 outColor = half4(0.0, 0.0, 0.0, 1.0);

                half4 baseTex = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, IN.UV);
                outColor.rgb = baseTex.rgb * _BaseColor.rgb;
                outColor.a = AlphaDiscard(baseTex.a, _Cutoff);

                // Polar Coordinates
                float2 delta = IN.GaugeUV;
                // float radius = length(delta);
                float angle = atan2(delta.x, delta.y) * 1.0/6.28 + 0.5; //atan2(uv.y, uv.x) / UNITY_PI * 0.5 + 0.5;

                // Fill Ammount
                const float gaugeAlpha = min(max(angle * (360.0 / _FillRangeAngle), 0.001), 0.999);
                clip(-gaugeAlpha + _FillAmount);

                return outColor;
            }
            ENDHLSL
        }
    }
    FallBack "Hidden/Universal Render Pipeline/FallbackError"
}

---

Dial Gauge UI Shader에 대략적인 설명

Dial Gauge에서 가장 중요한 건 역시 극좌표이다(Polar Coordinate)

UV 좌표에서 현재 픽셀이 어떤 각도인지를 알아야 Alpha Test를 하든 말든 하기 때문…

(UnityShader) Polar Coordinate Part 2



그리고 경우에 따라서는 게이지가 차는 시작 지점을 회전해서 조정하고 싶은 경우도 있으리라 생각해 Roate 처리를 추가했다

또 원의 일부분까지만 게이지를 채우고 싶은 경우도 있을테니 _FillRangeAngle로 조정할 수 있도록 하기도 하고…



다행히도 Ratate나 Polar Coordinate 변환은 Shader Graph에 노드가 있으며, 이 노드를 클릭하고 F1를 누르면 그 샘플 코드를 볼 수 있다(Shader Graph의 최고의 기능 아닐까?)

Rotate Node | Shader Graph | 6.9.2

Rotate Node | Shader Graph | 6.9.2



Polar Coordinates Node | Shader Graph | 6.9.2

Polar Coordinates Node | Shader Graph | 6.9.2



마지막으로 최적화를 위해 가능한 범위에서 계산 일부를 버텍스 셰이더로 옮겼다

근데 이제보니 Rotate만 옮겼어도 됐을 거 같네…

---

결과

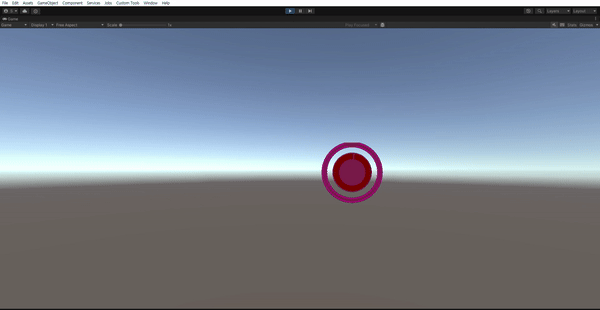

아무튼 짜잔~!

---

마무리

이걸로 Gauge UI의 작업이 끝났다

Bar Gauge는 쉬웠지만 Dail Gauge는 샘플이 없었으면 좀 더 헤맸을 거 같다

뭐 샘플 찾는 것도 능력 중 하나라고 치자!

---
